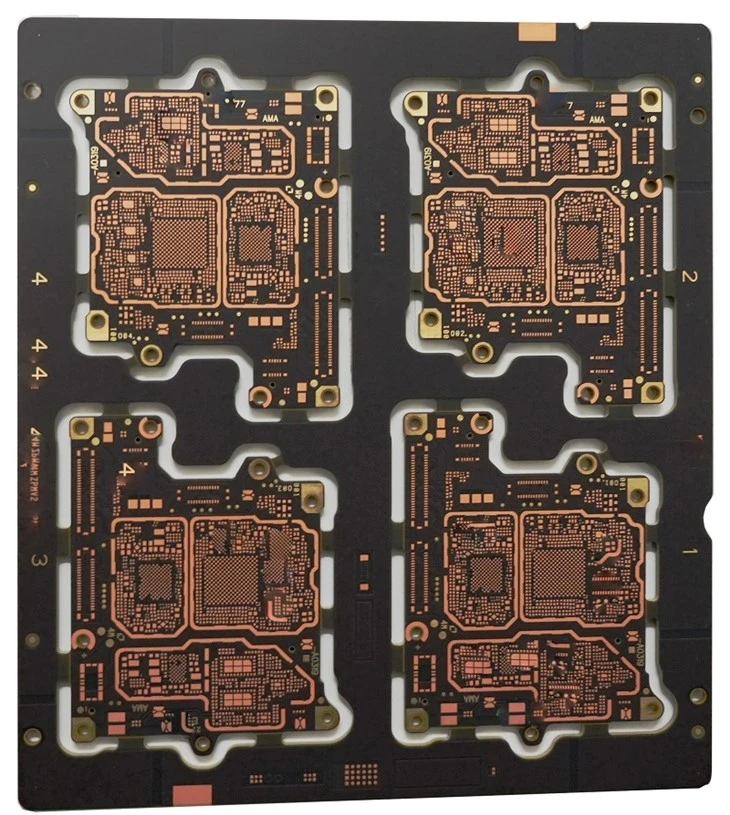

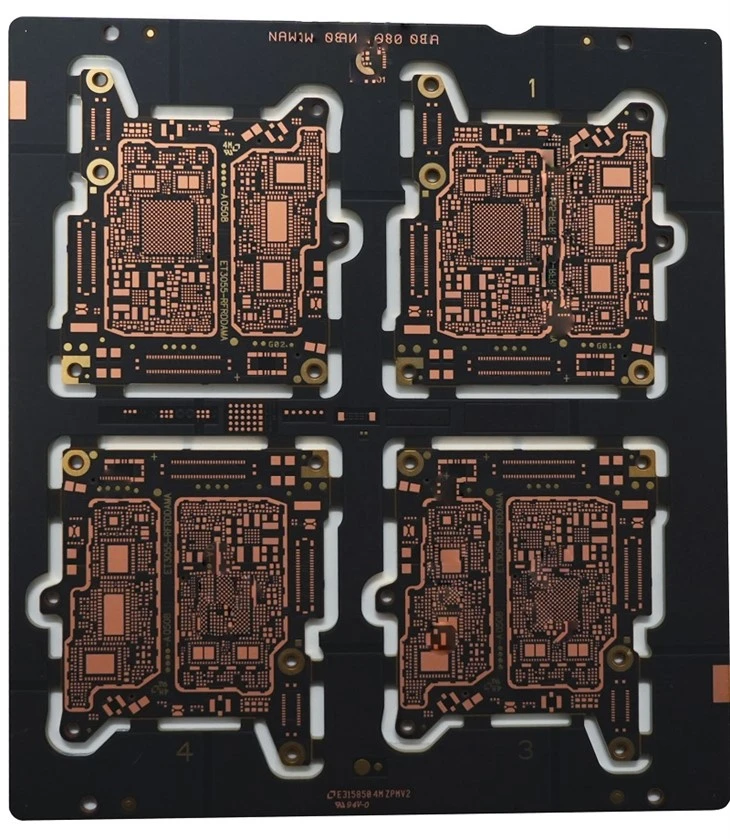

Any - layer HDI PCB adalah jenis yang paling canggih secara teknologi dan kompleks dari papan sirkuit cetak-} {HDI). Karakteristiknya yang menentukan adalah penggunaan teknologi interkoneksi lapisan - apa pun, yang berarti bahwa semua lapisan konduktif (termasuk semua lapisan sinyal dan bidang) dapat dihubungkan langsung ke lapisan lain melalui laser mikrovias, sepenuhnya menghilangkan kebutuhan untuk struktur tradisional melalui - atau dibatasi/dikubur/dikubur dengan struktur yang dibatasi.
Karakteristik utama:
True any - Lapisan Interkonektivitas: Ini adalah perbedaan mendasar dari standar "Dibangun secara berurutan" papan HDI. Dalam HDI standar, mikrovias hanya dapat menghubungkan lapisan yang berdekatan (1 - langkah) atau sejumlah lapisan melalui beberapa siklus laminasi (2 langkah dan di atas). HDI setiap lapis memungkinkan interkoneksi langsung dari lapisan luar ke lapisan terdalam dalam proses desain dan pembuatan, memberikan kebebasan perutean yang tak tertandingi.
Extremely High Wiring Density: By eliminating the space occupied by through-holes and allowing signals to travel via optimal paths in 3D space, designers can achieve extremely complex circuit layouts on very small board areas, accommodating high-I/O count advanced chips (eg, CPUs, GPUs, FPGAs).
Kinerja Listrik Optimal: Struktur layer - apa pun memungkinkan penggunaan jalur interkoneksi yang lebih pendek dan lebih sedikit melalui stubs. Ini secara signifikan mengurangi panjang jalur sinyal, efek induktif, dan atenuasi sinyal, yang sangat bermanfaat untuk kecepatan - tinggi dan tinggi - integritas sinyal frekuensi.
Ukuran yang lebih kecil dan berat yang lebih ringan: Kepadatan kabel yang sangat tinggi memungkinkan pengurangan drastis dalam ukuran papan sambil mencapai fungsionalitas yang sama atau lebih besar. Ini sangat penting untuk perangkat elektronik yang mengejar ketipisan, cahaya, dan portabilitas yang ekstrem.
Kompleksitas dan biaya manufaktur yang sangat tinggi: Mencapai - lapisan interkoneksi apa pun memerlukan siklus pengeboran dan laminasi laser beberapa, bersama dengan penyelarasan yang tepat dan proses pelapisan. Ini menghasilkan biaya produksi yang secara signifikan lebih tinggi daripada yang untuk PCB konvensional dan papan HDI standar.
Aplikasi Utama: State - dari - {- perangkat elektronik seni seperti tinggi - end smartphone, ultra - {5} {5} {5} {5}, performa aerospace.
