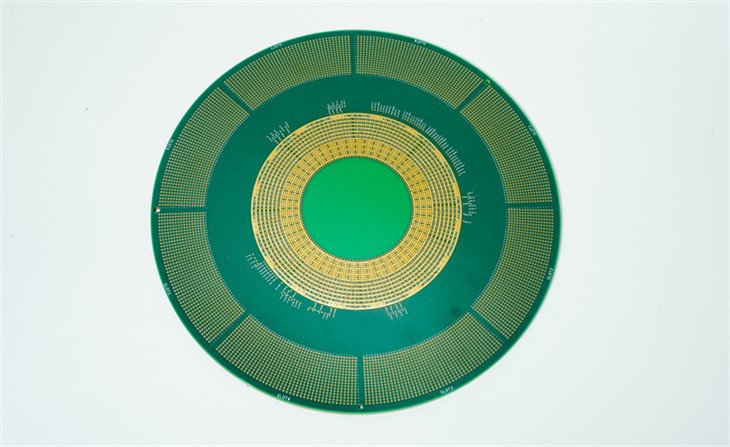

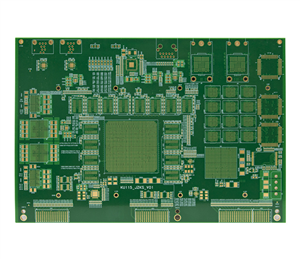

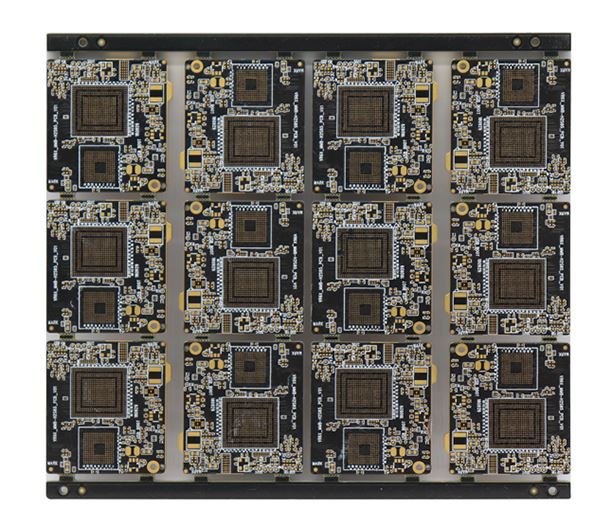

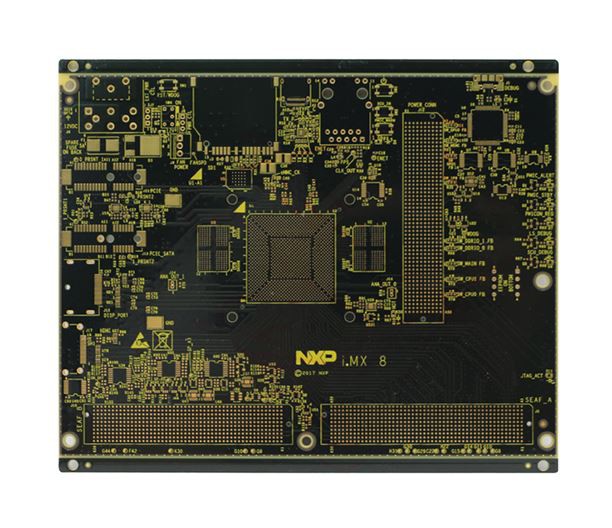

Buta dan dimakamkan melalui PCB

Buta & terkubur melalui PCB adalah jenis papan sirkuit cetak- {0} tinggi (HDI) yang memanfaatkan struktur khusus yang berbeda dari tradisional hingga - lubang vias (yang melewati seluruh ketebalan papan). Ini menggabungkan dua jenis utama non - melalui vias:
1. Vias buta:
Hubungkan lapisan luar PCB ke satu atau lebih lapisan dalam, tetapi jangan meluas melalui seluruh ketebalan papan.
Dibor dari permukaan luar (atas atau bawah) dan berhenti pada kedalaman tertentu di dalam lapisan dalam.
Secara visual, salah satu ujung via hanya terlihat di sisi dari mana ia dibor; Permukaan luar yang berlawanan tidak menunjukkan tanda -tanda via.
2. Terkubur vias:
Ada sepenuhnya antara lapisan dalam PCB dan tidak terhubung ke permukaan luar.
Dibor dan berlapis sebelum lapisan dalam dilaminasi bersama.
Benar -benar tidak terlihat dari permukaan luar PCB yang sudah jadi; Mereka "terkubur" di dalam papan.
Mengapa menggunakan vias buta & terkubur?
Simpan Ruang: Bebaskan real estat yang berharga di lapisan luar dengan menghilangkan kebutuhan untuk pembalut di permukaan, memungkinkan untuk lebih banyak saluran perutean dan penempatan komponen.
Tingkatkan kepadatan: Aktifkan lebar jejak yang lebih baik/jarak dan pitch komponen yang lebih kecil, memfasilitasi desain sirkuit yang lebih kecil dan lebih kompleks (misalnya, smartphone, jam tangan pintar, router akhir - tinggi).
Tingkatkan Integritas Sinyal: Jalur interkoneksi yang lebih pendek mengurangi induktansi dan kapasitansi parasit, menguntungkan transmisi sinyal kecepatan- tinggi.
Optimalkan Lapisan Interkoneksi: Berikan opsi routing lapisan- ke -} tanpa perlu melintasi semua lapisan. Desain yang dapat diensa: Mengurangi jumlah lubang - membantu mencapai ketebalan papan keseluruhan yang lebih tipis, penting untuk ramping seperti letak seperti letak.
Aplikasi:
Banyak digunakan dalam produk elektronik yang menuntut miniaturisasi, desain ringan, kinerja tinggi, dan kompleksitas, seperti smartphone, tablet, laptop, perangkat yang dapat dikenakan, server akhir- {{0}, peralatan komunikasi, dan elektronik medis.
Buta & Terkubur melalui PCB Leverage VIAS yang berhenti di dalam papan (buta) dan vias sepenuhnya tersembunyi di dalam (terkubur) untuk secara signifikan meningkatkan kepadatan perutean dan fleksibilitas desain. Teknologi ini sangat mendasar untuk perangkat elektronik kepadatan- modern.
