Memecahkan masalah Substrat Modul Sensor adalah keterampilan penting bagi siapa pun yang terlibat dalam desain, produksi, atau pemeliharaan sistem sensor. Sebagai pemasok Substrat Modul Sensor, saya telah menghadapi berbagai masalah selama bertahun-tahun dan telah mengembangkan pendekatan sistematis untuk menyelesaikannya. Dalam postingan blog ini, saya akan berbagi beberapa masalah umum dan solusi terkait Substrat Modul Sensor.
Memahami Dasar-Dasar Substrat Modul Sensor

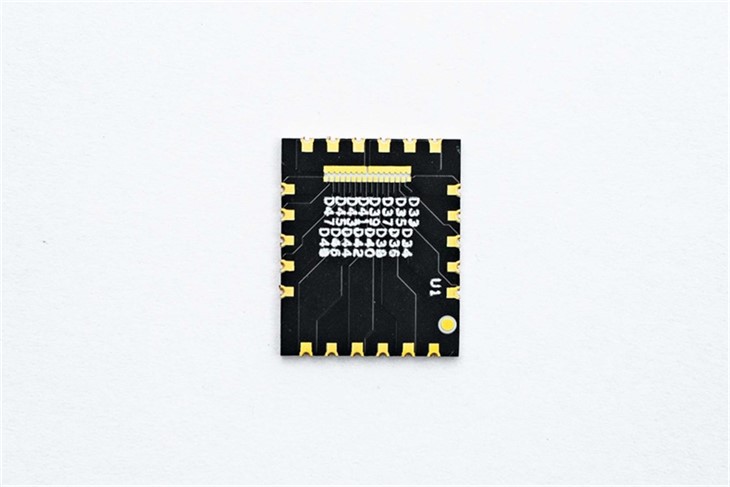

Sebelum kita menyelami pemecahan masalah, penting untuk memahami apa itu Substrat Modul Sensor. ASubstrat Modul Sensoradalah komponen kunci dalam modul sensor. Ini menyediakan platform fisik untuk pemasangan sensor, sirkuit terpadu, dan komponen elektronik lainnya. Substrat juga memainkan peran penting dalam interkoneksi listrik, pembuangan panas, dan dukungan mekanis.
Masalah Umum dan Langkah Pemecahan Masalah
1. Masalah Konektivitas Listrik
Salah satu masalah paling umum pada Substrat Modul Sensor adalah masalah konektivitas listrik. Hal ini dapat bermanifestasi sebagai sambungan terputus-putus, sirkuit terbuka, atau korsleting.
- Koneksi Intermiten: Sambungan terputus-putus dapat disebabkan oleh sambungan solder yang longgar, kontak yang buruk antara komponen dan media, atau getaran. Untuk mengatasi masalah ini, mulailah dengan memeriksa sambungan solder secara visual. Carilah tanda-tanda retak, sambungan solder dingin, atau distribusi solder yang tidak merata. Jika memungkinkan, gunakan mikroskop untuk melihat lebih dekat. Anda juga dapat mencoba menggoyangkan komponen secara perlahan untuk melihat apakah sambungannya terpengaruh. Jika masalah terus berlanjut, Anda mungkin perlu menyolder ulang sambungannya.
- Sirkuit Terbuka: Rangkaian terbuka terjadi bila ada putusnya jalur listrik. Hal ini dapat disebabkan oleh bekas kerusakan pada media, kabel komponen rusak, atau kegagalan via. Untuk menemukan sirkuit terbuka, Anda dapat menggunakan multimeter untuk mengukur resistansi antara berbagai titik pada media. Jika resistansinya tidak terbatas, ini menunjukkan adanya rangkaian terbuka. Anda kemudian dapat menggunakan penguji kontinuitas atau pemeriksaan sinar X untuk menemukan posisi patah yang tepat. Setelah kerusakan ditemukan, Anda dapat memperbaiki jejaknya atau mengganti komponen yang rusak.
- Sirkuit Pendek: Hubungan pendek terjadi ketika ada sambungan listrik yang tidak disengaja antara dua titik atau lebih. Hal ini dapat disebabkan oleh jembatan solder, serpihan konduktif pada media, atau cacat produksi. Untuk mendeteksi korsleting, gunakan multimeter untuk mengukur hambatan antar titik yang harus diisolasi secara listrik. Jika resistansinya sangat rendah atau nol, ini menandakan adanya korsleting. Periksa media secara visual apakah ada tanda-tanda jembatan solder atau serpihan. Anda dapat menggunakan isopropil alkohol dan sikat untuk membersihkan media dan menghilangkan kotoran. Jika korsleting disebabkan oleh cacat produksi, media mungkin perlu diganti.
2. Masalah Termal
Modul Sensor Substrat sering kali diperlukan untuk menghilangkan panas yang dihasilkan oleh sensor dan komponen lainnya. Masalah termal dapat menyebabkan penurunan kinerja, kegagalan komponen prematur, atau bahkan sistem mati.
- Terlalu panas: Panas berlebih dapat disebabkan oleh pembuangan panas yang tidak mencukupi, komponen berdaya tinggi, atau ventilasi yang buruk. Untuk mengatasi masalah panas berlebih, pertama-tama, periksa desain termal media. Pastikan terdapat unit pendingin, saluran termal, atau mekanisme pembuangan panas lainnya yang memadai. Anda juga dapat mengukur suhu media dan komponen menggunakan kamera termal atau sensor suhu. Jika suhu terlalu tinggi, Anda mungkin perlu menambah ukuran unit pendingin, menambahkan lebih banyak saluran termal, atau meningkatkan ventilasi di sekitar modul.
- Ketidaksesuaian Ekspansi Termal: Bahan yang berbeda pada substrat mungkin memiliki koefisien muai panas yang berbeda. Hal ini dapat menyebabkan stres dan keretakan seiring berjalannya waktu, terutama selama siklus suhu. Untuk mengatasi masalah ini, pilih bahan dengan koefisien muai panas yang serupa. Anda juga dapat menggunakan bahan fleksibel atau fitur pelepas stres dalam desain untuk mengurangi dampak ketidaksesuaian ekspansi termal.
3. Masalah Mekanis
Masalah mekanis juga dapat mempengaruhi kinerja Substrat Modul Sensor. Masalah ini dapat berupa keretakan, delaminasi, atau lengkungan pada media.
- Retak: Retakan pada media dapat disebabkan oleh tekanan mekanis, tekanan termal, atau cacat produksi. Periksa media secara visual apakah ada retakan. Jika ditemukan retakan, penting untuk mengetahui penyebabnya. Jika retakan disebabkan oleh tekanan mekanis, Anda mungkin perlu meningkatkan dukungan mekanis modul. Jika penyebabnya adalah tekanan termal, Anda perlu mengatasi masalah termal seperti yang disebutkan di atas. Dalam beberapa kasus, media yang retak mungkin perlu diganti.
- Delaminasi: Delaminasi terjadi ketika lapisan substrat terpisah satu sama lain. Hal ini dapat disebabkan oleh daya rekat antar lapisan yang buruk, penyerapan kelembapan, atau siklus termal. Untuk mencegah delaminasi, pastikan proses produksi yang tepat, seperti pembersihan dan perawatan permukaan yang benar sebelum laminasi. Jika delaminasi telah terjadi, media mungkin perlu diganti.
- Melengkung: Kelengkungan media dapat disebabkan oleh pemanasan yang tidak merata selama pembuatan, tekanan termal, atau tekanan mekanis. Substrat yang melengkung dapat menyebabkan masalah pada pemasangan komponen dan sambungan listrik. Untuk memperbaiki lengkungan, Anda dapat mencoba memberikan tekanan lembut pada media saat sedang dipanaskan hingga suhu yang sesuai. Namun, jika lengkungannya parah, media mungkin perlu dibuang.
4. Masalah Kompatibilitas
Masalah kompatibilitas dapat muncul ketika Substrat Modul Sensor tidak kompatibel dengan sensor, sirkuit terpadu, atau komponen lainnya.
- Kompatibilitas Listrik: Masalah kompatibilitas listrik dapat mencakup perbedaan level tegangan, jenis sinyal, atau impedansi. Untuk memastikan kompatibilitas kelistrikan, tinjau dengan cermat lembar data komponen dan media. Pastikan level tegangan, frekuensi sinyal, dan nilai impedansi berada dalam kisaran yang dapat diterima. Jika ada masalah kompatibilitas, Anda mungkin perlu menggunakan pemindah level, rangkaian pencocokan impedansi, atau komponen antarmuka lainnya.
- Kompatibilitas Mekanis: Kompatibilitas mekanis mengacu pada kesesuaian fisik antara komponen dan media. Pastikan jejak komponen pada media sesuai dengan dimensi komponen. Juga, pertimbangkan tinggi, bentuk, dan orientasi komponen. Jika ada masalah kompatibilitas mekanis, Anda mungkin perlu mengubah desain media atau memilih komponen lain.
5. Masalah Integritas Sinyal
Integritas sinyal sangat penting untuk pengoperasian modul sensor yang akurat. Integritas sinyal yang buruk dapat menyebabkan gangguan, distorsi sinyal, atau kesalahan data.
- Kebisingan: Kebisingan dapat masuk ke dalam sinyal sensor karena interferensi elektromagnetik (EMI), kebisingan catu daya, atau crosstalk. Untuk mengurangi kebisingan, gunakan teknik pelindung yang tepat, seperti menambahkan pelindung logam di sekeliling modul atau menggunakan kabel berpelindung. Anda juga dapat menggunakan kapasitor decoupling untuk menyaring kebisingan catu daya. Selain itu, tata letak jejak pada media untuk meminimalkan crosstalk antara sinyal yang berbeda.
- Distorsi Sinyal: Distorsi sinyal dapat terjadi karena ketidaksesuaian impedansi, jejak sinyal yang panjang, atau efek frekuensi tinggi. Untuk mengatasi distorsi sinyal, pastikan impedansi jejak disesuaikan dengan impedansi komponen. Anda juga dapat menggunakan resistor terminasi di akhir jejak untuk mencegah pantulan sinyal. Jika jejak sinyal terlalu panjang, pertimbangkan untuk menggunakan penguat sinyal atau repeater untuk meningkatkan kekuatan sinyal.
Peran Sirkuit Terpadu Film Tebal dan Substrat Kemasan Keramik Berkekuatan Tinggi

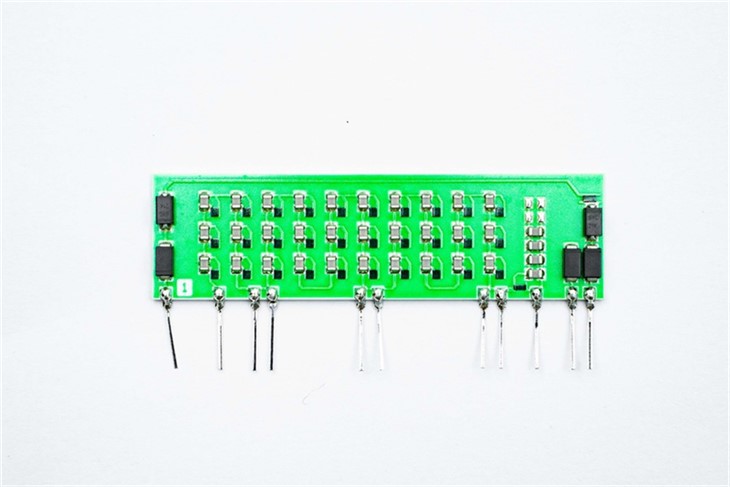

Dalam beberapa kasus,Sirkuit Terpadu Film TebalDanSubstrat Kemasan Keramik Berkekuatan Tinggidapat digunakan dalam Substrat Modul Sensor. Sirkuit Terpadu Film Tebal menawarkan keunggulan seperti resistor, kapasitor, dan interkoneksi presisi tinggi, yang dapat meningkatkan kinerja dan keandalan modul sensor. Substrat Kemasan Keramik Berkekuatan Tinggi sangat baik dalam menghilangkan panas dan memberikan stabilitas mekanis, terutama dalam aplikasi berdaya tinggi. Saat memecahkan masalah Substrat Modul Sensor yang menggabungkan teknologi ini, penting untuk memahami karakteristik unik dan potensi mode kegagalannya.
Kesimpulan
Pemecahan masalah Substrat Modul Sensor memerlukan pendekatan sistematis dan pemahaman yang baik tentang desain, bahan, dan proses pembuatan substrat. Dengan mengikuti langkah-langkah yang diuraikan di atas, Anda dapat secara efektif mengidentifikasi dan menyelesaikan masalah umum terkait konektivitas listrik, manajemen termal, integritas mekanis, kompatibilitas, dan integritas sinyal.
Jika Anda menghadapi tantangan dengan Substrat Modul Sensor atau tertarik dengan media berkualitas tinggi kami, kami siap membantu. Tim ahli kami memiliki pengalaman luas dalam merancang, membuat, dan memecahkan masalah Substrat Modul Sensor. Kami dapat memberikan solusi khusus untuk memenuhi kebutuhan spesifik Anda. Hubungi kami untuk memulai diskusi pengadaan dan menemukan Substrat Modul Sensor terbaik untuk aplikasi Anda.
Referensi
- "Buku Pegangan Desain, Fabrikasi, dan Perakitan Papan Sirkuit Cetak" oleh Clyde Coombs Jr.
- "Buku Panduan Pengemasan dan Interkoneksi Elektronik" oleh CP Wong.
- "Manajemen Termal Sistem Elektronik" oleh Avram Bar - Cohen dan Jeffrey S. Kraus.
