Hai! Sebagai pemasok PCB Keramik Alumina, saya sangat bersemangat untuk berbagi beberapa wawasan tentang teknik penyolderan untuk papan luar biasa ini. PCB Keramik Alumina telah mendapatkan banyak popularitas di berbagai industri karena konduktivitas termal yang sangat baik, isolasi listrik yang tinggi, dan kekuatan mekanik yang baik. Namun melakukan penyolderan dengan benar sangat penting untuk memastikan keandalan dan kinerja produk akhir. Jadi, mari selami dunia penyolderan PCB Keramik Alumina!
Memahami PCB Keramik Alumina
Sebelum kita beralih ke teknik penyolderan, mari kita bahas dengan cepat apa itu PCB Keramik Alumina. Alumina, juga dikenal sebagai aluminium oksida (Al₂O₃), adalah bahan keramik yang banyak digunakan dalam pembuatan PCB. Ia menawarkan berbagai manfaat, seperti ketahanan panas yang tinggi, stabilitas kimia, dan konstanta dielektrik yang rendah. Sifat-sifat ini membuat PCB Keramik Alumina ideal untuk aplikasi elektronik berdaya tinggi, pencahayaan LED, dan ruang angkasa.
Persiapan Permukaan
Langkah pertama dalam menyolder PCB Keramik Alumina adalah mempersiapkan permukaan dengan benar. Permukaan papan keramik harus bersih dan bebas dari kontaminan, seperti debu, minyak, atau oksidasi. Permukaan yang kotor dapat membuat solder tidak basah dengan baik, sehingga menyebabkan sambungan solder menjadi buruk.
Untuk membersihkan permukaan, Anda bisa menggunakan pelarut ringan, seperti isopropil alkohol. Cukup rendam kain tidak berbulu dalam pelarut dan usap permukaan PCB dengan lembut. Pastikan papan benar-benar kering sebelum melanjutkan proses penyolderan.
Pemilihan Solder
Memilih solder yang tepat sangat penting untuk keberhasilan penyolderan PCB Keramik Alumina. Solder harus memiliki titik leleh yang rendah, sifat pembasahan yang baik, dan kekuatan mekanik yang tinggi. Solder bebas timah menjadi semakin populer karena masalah lingkungan, namun solder ini lebih menantang untuk digunakan dibandingkan dengan solder tradisional berbahan dasar timbal.
Beberapa jenis solder yang umum digunakan untuk PCB Keramik Alumina termasuk paduan Sn-Ag-Cu (SAC), yang menawarkan sifat termal dan mekanik yang baik. Komposisi solder dapat bervariasi tergantung pada aplikasi dan kebutuhan spesifik.
Aplikasi Fluks
Fluks merupakan komponen penting dalam proses penyolderan. Ini membantu menghilangkan oksidasi dari permukaan PCB dan solder, memungkinkan solder mengalir dan membasahi permukaan dengan baik. Ada berbagai jenis fluks yang tersedia, seperti fluks berbahan dasar rosin dan fluks yang larut dalam air.
Saat mengaplikasikan fluks pada PCB Keramik Alumina, pastikan menggunakan fluks yang kompatibel dengan solder dan bahan keramik. Oleskan lapisan tipis fluks ke area tempat Anda akan menyolder menggunakan sikat fluks atau dispenser fluks.
Metode Penyolderan
Ada beberapa metode penyolderan yang dapat digunakan untuk PCB Keramik Alumina, masing-masing memiliki kelebihan dan kekurangannya masing-masing. Mari kita lihat beberapa metode yang paling umum:
Penyolderan Tangan
Penyolderan tangan adalah metode populer untuk menyolder PCB Keramik Alumina dalam jumlah kecil atau untuk melakukan perbaikan. Ini melibatkan penggunaan besi solder untuk melelehkan solder dan membuat sambungan antara komponen dan PCB.
Untuk menyolder PCB Keramik Alumina dengan tangan, ikuti langkah-langkah berikut:
- Panaskan besi solder ke suhu yang sesuai. Suhu akan tergantung pada jenis solder dan ukuran komponen.
- Oleskan sedikit solder ke ujung besi solder untuk memastikan perpindahan panas yang baik.
- Tempatkan komponen pada PCB dan sejajarkan dengan benar.
- Sentuhkan ujung besi solder ke sambungan antara komponen dan PCB, lalu oleskan sedikit solder.
- Pegang besi solder di tempatnya selama beberapa detik agar solder dapat mengalir dan membentuk sambungan yang baik.
- Lepaskan besi solder dan biarkan sambungan menjadi dingin.
Menyolder dengan tangan memerlukan keterampilan dan latihan untuk mencapai sambungan solder yang konsisten dan andal. Penting untuk menghindari papan keramik terlalu panas, karena dapat menyebabkan kerusakan pada material.
Penyolderan Aliran Ulang
Penyolderan reflow adalah metode yang lebih otomatis yang biasa digunakan untuk produksi massal PCB Keramik Alumina. Ini melibatkan penerapan pasta solder ke PCB dan kemudian memanaskan papan dalam oven reflow untuk melelehkan solder dan membuat sambungan.
Proses penyolderan reflow biasanya terdiri dari empat tahap: pemanasan awal, perendaman, reflow, dan pendinginan. Selama tahap pemanasan awal, suhu PCB ditingkatkan secara bertahap untuk menghilangkan kelembapan dan mengaktifkan fluks. Tahap perendaman membantu memastikan suhu PCB seragam. Tahap reflow adalah saat pasta solder meleleh dan membentuk sambungan. Terakhir, PCB didinginkan untuk memadatkan solder.
Penyolderan reflow menawarkan beberapa keunggulan, seperti produktivitas tinggi, sambungan solder yang konsisten, dan kemampuan menyolder beberapa komponen secara bersamaan. Namun, hal ini memerlukan peralatan khusus dan kontrol profil suhu yang cermat untuk memastikan hasil yang baik.
Penyolderan Gelombang
Penyolderan gelombang adalah metode otomatis lain yang digunakan untuk menyolder komponen melalui lubang pada PCB Keramik Alumina. Ini melibatkan melewatkan PCB di atas gelombang solder cair, yang membasahi ujung komponen dan menciptakan sambungan.
Proses penyolderan gelombang biasanya terdiri dari tiga tahap: fluks, pemanasan awal, dan penyolderan. Selama tahap fluks, lapisan tipis fluks diterapkan pada PCB untuk menghilangkan oksidasi dan meningkatkan pembasahan solder. Tahap pemanasan awal membantu mengurangi kejutan termal pada PCB dan komponennya. Terakhir, PCB dilewatkan di atas gelombang solder cair, dan solder membasahi ujung komponen dan membentuk sambungan.
Penyolderan gelombang adalah metode yang cepat dan efisien untuk menyolder komponen melalui lubang, tetapi mungkin tidak cocok untuk semua jenis komponen atau PCB. Penting untuk memastikan bahwa PCB dirancang dan disiapkan dengan benar untuk penyolderan gelombang untuk menghindari masalah seperti sambungan solder atau sambungan yang tidak lengkap.
Pemecahan masalah
Bahkan dengan teknik penyolderan terbaik sekalipun, masalah terkadang bisa terjadi. Berikut adalah beberapa masalah umum yang mungkin Anda temui saat menyolder PCB Keramik Alumina dan cara mengatasinya:
Pembasahan yang Buruk
Pembasahan yang buruk terjadi ketika solder tidak mengalir dan menempel dengan baik pada permukaan PCB atau komponen. Hal ini dapat disebabkan oleh permukaan yang kotor, pemilihan solder atau fluks yang salah, atau suhu penyolderan yang tidak tepat.
Untuk mengatasi masalah ini, pastikan untuk membersihkan permukaan PCB secara menyeluruh sebelum menyolder. Periksa kompatibilitas solder dan fluks, dan sesuaikan suhu penyolderan jika perlu. Anda mungkin juga perlu menambah jumlah fluks atau menggunakan fluks yang lebih aktif.
Menjembatani Solder
Penjembatanan solder terjadi ketika solder menghubungkan dua atau lebih bantalan atau kabel yang berdekatan, sehingga menimbulkan korsleting. Hal ini dapat disebabkan oleh penyolderan yang berlebihan, teknik penyolderan yang tidak tepat, atau masalah desain.
Untuk mencegah solder menjembatani, pastikan untuk menggunakan jumlah solder yang benar dan hindari PCB yang terlalu panas. Gunakan besi solder dengan ujung halus untuk mengaplikasikan solder dengan tepat. Jika solder menjembatani memang terjadi, Anda dapat menggunakan alat pematrian untuk menghilangkan kelebihan solder.
Sendi Dingin
Sambungan dingin terjadi ketika solder tidak meleleh atau mengeras sepenuhnya, sehingga menghasilkan sambungan yang lemah dan tidak dapat diandalkan. Hal ini dapat disebabkan oleh panas yang tidak mencukupi, teknik penyolderan yang tidak tepat, atau permukaan yang terkontaminasi.
Untuk memperbaiki sambungan yang dingin, panaskan kembali sambungan menggunakan besi solder dan tambahkan sedikit solder tambahan jika perlu. Pastikan untuk menahan besi solder di tempatnya dalam jangka waktu yang cukup untuk memastikan solder meleleh dan membentuk sambungan yang baik.
Kesimpulan
Menyolder PCB Keramik Alumina memerlukan perhatian yang cermat terhadap detail dan penggunaan teknik serta bahan yang tepat. Dengan mengikuti langkah-langkah yang diuraikan dalam postingan blog ini, Anda dapat memastikan bahwa proses penyolderan Anda berhasil dan Anda mendapatkan sambungan solder yang berkualitas tinggi dan andal.

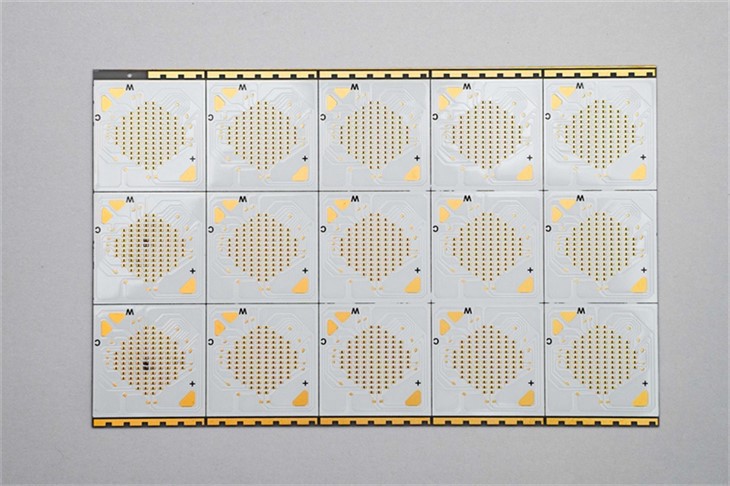

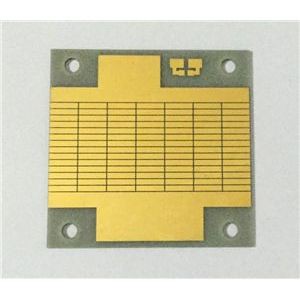

Jika Anda mencari PCB Keramik Alumina berkualitas tinggi atau memerlukan informasi lebih lanjut tentang teknik penyolderan, jangan ragu untuk menghubungi kami. Kami adalah pemasok terkemukaPCB Keramik Aluminium Nitrida,Submount Keramik LED Planar, DanSirkuit Terpadu Film Tebal, dan kami di sini untuk membantu Anda memenuhi semua kebutuhan PCB Anda. Hubungi kami hari ini untuk memulai diskusi tentang proyek Anda dan melihat bagaimana kami dapat bekerja sama untuk mencapai tujuan Anda.
