Hai! Sebagai pemasok PCB Phased Array, saya telah melihat secara langsung betapa pentingnya keandalan dalam bidang teknologi tinggi ini. PCB Array Bertahap digunakan dalam berbagai aplikasi, mulai dari sistem radar hingga komunikasi 5G, dan kegagalan apa pun dapat menyebabkan masalah yang signifikan. Jadi, mari selami metode desain keandalan untuk PCB Array Bertahap.
1. Pemilihan Bahan
Pemilihan bahan adalah dasar dari PCB Array Bertahap yang andal. Material berfrekuensi tinggi adalah suatu keharusan karena PCB Phased Array biasanya beroperasi pada frekuensi tinggi. Salah satu pilihan populer adalahPCB Frekuensi Tinggi Rogers. Bahan Rogers menawarkan kerugian dielektrik yang rendah, yang berarti lebih sedikit redaman sinyal selama transmisi. Ini sangat penting untuk menjaga integritas sinyal dalam sistem array bertahap.
Aspek lain yang perlu dipertimbangkan adalah konduktivitas termal material. PCB Array Bertahap dapat menghasilkan panas dalam jumlah besar, terutama saat beroperasi pada tingkat daya tinggi. Bahan dengan konduktivitas termal yang baik dapat membantu menghilangkan panas dengan lebih efektif, mencegah panas berlebih dan potensi kerusakan pada komponen. Misalnya, beberapa bahan berbahan dasar keramik memiliki sifat termal yang sangat baik dan dapat menjadi pilihan bagus untuk PCB Array Bertahap berdaya tinggi.
2. Desain Tata Letak Sirkuit
Tata letak sirkuit pada PCB Phased Array memainkan peran besar dalam keandalannya. Pertama-tama, kita perlu meminimalkan panjang jejak sinyal. Jejak yang lebih panjang dapat menyebabkan lebih banyak kehilangan sinyal dan interferensi. Saat merancang tata letak, kita harus mencoba merutekan jejak antar komponen secara langsung.
Selain itu, isolasi yang tepat antara jejak sinyal yang berbeda juga penting. Dalam sistem array bertahap, seringkali terdapat banyak sinyal dengan frekuensi dan amplitudo berbeda. Jika sinyal-sinyal ini tidak diisolasi dengan baik, maka sinyal-sinyal tersebut dapat saling mengganggu, sehingga menyebabkan degradasi sinyal. Kita dapat menggunakan bidang tanah dan teknik pelindung untuk mengisolasi jejak sinyal. Misalnya, menempatkan ground plane di antara dua jejak sinyal yang berdekatan dapat mengurangi interferensi elektromagnetik (EMI).
Selain itu, penempatan komponen juga penting. Komponen harus disusun sedemikian rupa sehingga memudahkan pembuangan panas dan meminimalkan jarak antar komponen terkait. Misalnya, komponen yang haus daya harus ditempatkan di area dengan ventilasi yang baik atau di dekat unit pendingin.
3. Desain Distribusi Tenaga Listrik
Catu daya yang stabil sangat penting untuk pengoperasian PCB Array Bertahap yang andal. Kita perlu merancang jaringan distribusi tenaga listrik (PDN) yang tepat untuk memastikan semua komponen menerima tegangan dan arus yang benar. Salah satu pendekatan yang umum adalah dengan menggunakan beberapa power plane. Bidang daya ini dapat menyediakan jalur impedansi rendah untuk catu daya, mengurangi penurunan tegangan dan kebisingan.
Decoupling kapasitor juga merupakan bagian penting dari PDN. Mereka dapat menyaring kebisingan frekuensi tinggi dan menyediakan sumber energi lokal untuk komponen. Kita harus menempatkan kapasitor decoupling sedekat mungkin dengan pin daya komponen untuk memaksimalkan efektivitasnya.
4. Desain Manajemen Termal
Seperti disebutkan sebelumnya, manajemen panas adalah masalah penting untuk PCB Array Bertahap. Selain menggunakan material dengan konduktivitas termal yang baik, kita juga dapat menggunakan teknik manajemen termal lainnya. Unit pendingin adalah solusi umum. Mereka dapat meningkatkan luas permukaan pembuangan panas, sehingga panas dapat ditransfer lebih efisien ke lingkungan sekitar.
Via termal adalah alat lain yang berguna. Vias ini dapat menghantarkan panas dari lapisan dalam PCB ke lapisan luar, sehingga panas dapat dihilangkan dengan lebih mudah. Kita dapat menempatkan saluran termal di bawah komponen berdaya tinggi untuk meningkatkan perpindahan panas.
Dalam beberapa kasus, sistem pendingin udara paksa atau pendingin cair mungkin diperlukan, terutama untuk PCB Array Bertahap berdaya tinggi. Sistem ini dapat memberikan pendinginan yang lebih efektif dibandingkan metode pasif, memastikan bahwa PCB beroperasi dalam kisaran suhu yang aman.
5. Pengujian dan Validasi
Bahkan dengan metode desain terbaik, penting untuk menguji dan memvalidasi PCB Array Bertahap sebelum mulai diproduksi. Kita dapat menggunakan berbagai teknik pengujian, seperti pengujian kelistrikan, pengujian termal, dan pengujian lingkungan.
Pengujian kelistrikan dapat memeriksa fungsionalitas rangkaian, termasuk integritas sinyal, pencocokan impedansi, dan konsumsi daya. Pengujian termal dapat mengukur distribusi suhu pada PCB dalam kondisi pengoperasian yang berbeda, membantu kami mengidentifikasi potensi titik panas. Pengujian lingkungan, seperti pengujian perputaran suhu dan kelembapan, dapat mensimulasikan kondisi dunia nyata dan memastikan bahwa PCB dapat bertahan dalam kondisi ini tanpa kegagalan.
6. Desain untuk Kemampuan Manufaktur (DFM)
Merancang PCB Array Bertahap yang mudah dibuat juga merupakan aspek penting dari keandalan. Kita perlu mempertimbangkan proses dan kemampuan manufaktur saat merancang PCB. Misalnya, kita harus menggunakan ukuran dan jejak komponen standar untuk memudahkan mencari komponen dan merakit PCB.
Kita juga perlu memastikan bahwa desainnya sesuai dengan toleransi produksi. Jika desain memiliki toleransi yang sangat ketat sehingga sulit dicapai selama proses pembuatan, hal ini dapat menyebabkan tingkat penolakan yang tinggi dan peningkatan biaya.
7. Desain Redundansi
Dalam beberapa aplikasi penting, desain redundansi dapat digunakan untuk meningkatkan keandalan PCB Array Bertahap. Redundansi berarti memiliki komponen atau sirkuit cadangan yang dapat mengambil alih jika komponen utama gagal. Misalnya, kita dapat memiliki pemancar atau penerima redundan dalam sistem array bertahap.
Namun, desain redundansi juga memiliki kelemahan, seperti peningkatan biaya dan kompleksitas. Jadi, ini harus dipertimbangkan dengan cermat berdasarkan persyaratan spesifik aplikasi.
8. Penggunaan Impedansi Hibrid dan PCB Frekuensi Tinggi Microwave
PCB Impedansi HibridDanPCB Frekuensi Tinggi Microwavedapat menawarkan keuntungan unik dalam desain PCB Array Bertahap. PCB Impedansi Hibrid dapat menggabungkan nilai impedansi berbeda pada papan yang sama, memungkinkan lebih banyak fleksibilitas dalam desain sirkuit. Hal ini berguna untuk mencocokkan impedansi berbagai komponen dan mengurangi pantulan sinyal.

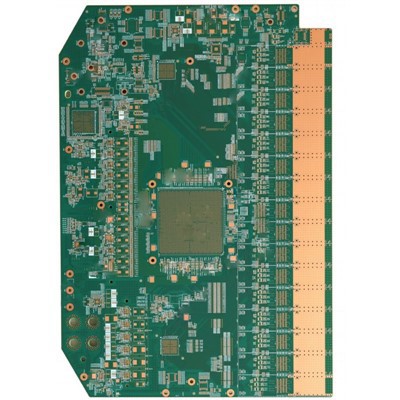

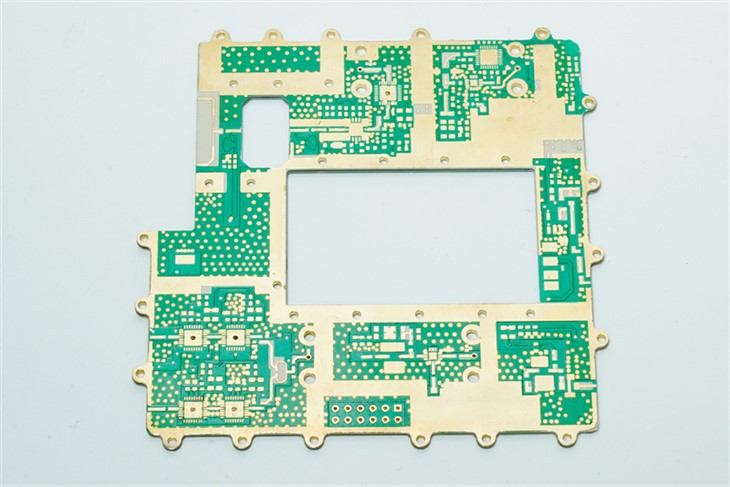

PCB Frekuensi Tinggi Microwave dirancang khusus untuk aplikasi frekuensi tinggi. Mereka memiliki sifat kelistrikan yang sangat baik, seperti kehilangan dielektrik yang rendah dan kecepatan transmisi sinyal yang tinggi, yang penting untuk PCB Array Bertahap yang beroperasi pada frekuensi gelombang mikro.
Kesimpulannya, memastikan keandalan PCB Array Bertahap memerlukan pendekatan komprehensif yang mencakup pemilihan material, desain tata letak sirkuit, desain distribusi daya, manajemen termal, pengujian, DFM, desain redundansi, dan penggunaan PCB khusus. Dengan menerapkan metode desain ini, kami dapat menghasilkan PCB Array Bertahap berkualitas tinggi yang memenuhi tuntutan berbagai aplikasi.
Jika Anda sedang mencari PCB Array Bertahap yang andal, saya ingin mengobrol dengan Anda. Baik Anda sedang mengerjakan proyek skala kecil atau aplikasi industri skala besar, kami dapat memberikan solusi khusus untuk memenuhi kebutuhan Anda. Mari menghubungi kami dan mulai mendiskusikan kebutuhan Anda!
